| Programmable DC Power Supply (OPS-Series)



제품명 Programmable DC Power Supply
모델명 OPS-Series
특 징 •정밀급 리니어타입 / 1채널
상세사양

•용량:90W ~ 15KW

•전압: 0~9V/ ~ /0~500V

인터페이스 •RS-232C / GPIB(옵션)
브랜드 오디에이테크놀로지 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

Programmable DC Power Supply (OPS-Series)

제품사양

OPS-Series



Linear Programmable DC Power Supply

고정밀, 고응답성, 고분해능의 싱글채널 리니어 파워 서플라이



OPS Series는 고성능, 고효율의 프로그래머블 직류 전원공급장치로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 GPIB(IEEE-488.2)와 RS-232C 통신을 지원하며 Bench-top 뿐만 아니라 3U*19inch Half-Rack에 장착이 가능하도록 설계되었습니다.

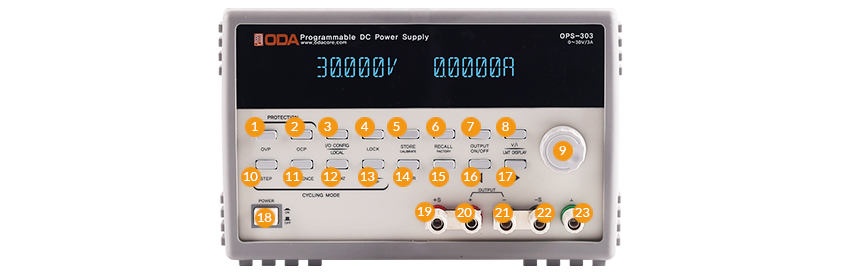

1 Over Voltage Protection Key 14 Error message Display Key
2 Over Current Protection Key 15 Menu Excape Key
3 I/O Config 또는 LOCAL Key 16 전압/전류 Cursor 또는 메뉴변경 Key
4 LOCK Key 17 전압/전류 Cursor 또는 메뉴변경 Key
5 현재 상태 저장 또는 Calibration Key 18 메인전원 ON/OFF 스위치
6 메모리 저장상태 복귀 또는 Factory Key 19 Remote V+ 센싱 입력단자
7 출력전압/전류 ON/OFF 20 + 출력단자
8 전압/전류 선택 또는 Limit Display Key 21 – 출력단자
9 전압/전류/수치적 변경 엔코더 스위치 22 Remote V- 센싱 입력단자
10 Cycling mode의 STEP 설정 Key 23 Earth GND 단자
11 Cycling mode의 Sequencne제어 Key
12 Cycling mode의 반복설정 Key
13 Cycling mode의 RUN/STOP Key







■ FEATURE



  * 과전압(OVP) / 과전류(OCP) 보호

  * 동작상태(전압,전류,OVP,OCP)를 10개까지 저장(Store)및 복귀(Recall)

  * 에러메세지 10개까지 저장 및 확인

  * 자가진단 테스트 모드

  * Cycling mode 메모리 100개지원(전압,전류,기울기 및 유지시간)

  * 내부교정 필요없이 외부 Software 교정지원

  * Factory 기능제공(메모리 초기화 및 교정데이터 백업 및 복구)

  * RS-232C 통신 (GPIB 옵션)









STABILITY



업그레이드 된 안정성을 체험해 보세요!

OPS Series에 적용된 온도 보상 회로 및 실시간 측정 보상 회로에 의해서 장시간 테스트 중 장비의 내부 온도 변화 또는, 외부의 어떤 영향을 받더라도 셋팅된 설정 전압을 유지하며 보다 정확하고 안정적으로 테스트 할 수 있습니다.







PROTECTION



이젠 안심하고 쓰세요 [Protection Mode]

OPS Series에 탑재된 과전압(O.V.P)및 과전류 (O.C.P)모드를 활용하면 과전압 또는 과전류가 출력되었을때 출력을 차단하여 부하원을 보호하고 사용자의 부주의나 장시간의 테스트시에도 안전하게 사용할 수 있으며, 사용자의 부주의로 인한 오작동을 막아 생산라인의 불량률을 줄일 수 있습니다.










Remote Voltage Sensing

V-Sensing을 제공하지 않는 전원공급기는 사용자가 원하는 만큼 정확하지 않을 수 있습니다.
ODA Technologies 의 Programmable DC Power Supply는 V-Sensing (Remote Voltage Sensing) 기능을 제공하여, 케이블 등의 고유저항 성분에 의해 손실되는 전압을 보상 출력하여 더욱 정밀한 전원 공급이 가능합니다.










이제 출력 셋팅 후 Delay없이 바로 측정하세요!

경쟁사 제품은 정확한 측정값을 얻기 위해서 셋팅 명령 후 일정시간 Delay 가 필요했습니다.
셋팅 명령을 내려도 Analog Controller의 응답성이 늦어 출력 전압이 상승하고 있는 도중 측정을 하게 되는 실수라 할 수 없는 오류를 범하게 됩니다.
따라서 완벽한 출력전압 및 전류의 셋팅이 끝날때까지 기다렸다가 측정을 해야 오류를 범하지 않는 데이터 수집이 가능했습니다.
자사의 프로그래머블 파워서플라이는 0V에서 15V 셋팅을 하는데 2ms면 충분합니다.










프로그램 개발 인력이 없어도 가능합니다.

Cycling Mode TEST! OPS Series에 제공되는 Cycling Mode는 전압, 전류의 기울기 및 유지 시간을 100개까지 저장할 수 있도록 메모리가 제공됩니다.
Cycling Mode를 활용하면 Windows Application을 제작하지 않아도 손쉽게 제품의 장시간 신뢰성 테스트를 위한 시스템을 구축할 수 있습니다.
또한 신뢰성 테스트 외에도 기계장치 및 설비에 전압 및 전류가 각각 다른 전원을 정확한 시간에 규칙적으로 공급할수 있습니다.










삼각파 구현

Arbitrary Funtion Generator의 입력 전압을 Analog Input으로 받아 삼각파의 출력을 구현할 수 있습니다.









 ■ SELECTION GUIDE  ( MODEL : OPS - [전압][전류] )



Current
Voltage

1A

2A

3A

5A

10A

30A

50A

100A

200A

500A

9V

OPS-91

OPS-92

OPS-93

OPS-95

OPS-910

OPS-930

OPS-950

OPS-9100

OPS-9200

OPS-9500

18V

OPS-181

OPS-182

OPS-183

OPS-185

OPS-1810

OPS-1830

OPS-1850

OPS-18100

OPS-18200

OPS-18500

30V

OPS-301

OPS-302

OPS-303

OPS-305

OPS-3010

OPS-3030

OPS-3050

OPS-30100

OPS-18200

OPS-30500

50V

OPS-501

OPS-502

OPS-503

OPS-505

OPS-5010

OPS-503

OPS-5050

OPS-50100

OPS-50200

OPS-50500

80V

OPS-801

OPS-802

OPS-803

OPS-805

OPS-8010

0OPS-8030

OPS-8050

OPS-80100

OPS-80200

OPS-80500

100V

OPS-1001

OPS-1002

OPS-1003

OPS-1005

OPS-10010

OPS-10030

OPS-10050

OPS-100100

OPS-100200

OPS-100500

150V

OPS-1501

OPS-1502

OPS-1503

OPS-1505

OPS-15010

OPS-15030

OPS-15050

OPS-150100

OPS-150200

OPS-150500

200V

OPS-2001

OPS-2002

OPS-2003

OPS-2005

OPS-20010

OPS-20030

OPS-20050

OPS-200100

OPS-200200

OPS-200500

300V

OPS-3001

OPS-3002

OPS-3003

OPS-3005

OPS-30010

OPS-30030

OPS-30050

OPS-300100

OPS-300200

OPS-300500

500V

OPS-5001

OPS-5002

OPS-5003

OPS-5005

OPS-50010

OPS-50030

OPS-50050

OPS-500100

OPS-500200




 ** 상기 라인업은 별도 공지없이 변경될 수 있습니다.




■ SPECIFICATION




Parameter

OPS-303

OPS-305

OPS-307

OPS-3010

Output rating

0~30V, 0~3A

0~30V, 0~5A

0~30V, 0~7A

0~30V, 0~10A

Resolution

Programming/Readback

≤ 250㎶ / ≤ 30㎂

≤ 250㎶ / ≤ 50㎂

≤ 250㎶ / ≤ 70㎂

≤ 250㎶ / ≤ 70㎂

Display Meter

1mV / 100㎂

1mV / 100㎂

1mV / 1mA

1mV / 1mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.05% + 10mV

0.05% + 10mV

0.05% + 10mV

0.05% + 10mV

Current

0.15% + 5mA

0.15% + 5mA

0.2% + 10mA

0.2% + 10mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.05% + 5mV

0.05% + 5mV

0.05% + 5mV

0.05% + 5mV

Current

0.08% + 3mA

0.08% + 3mA

0.15% + 5mA

0.15% + 5mA

Ripple & Noise

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

Load Regulation

2mV, 500㎂

2mV, 500㎂

2mV, 500㎂

2mV, 500㎂

Line Regulation

500㎶, 500㎂

500㎶, 500㎂

500㎶, 500㎂

500㎶, 1mA

Command Processing Time

<32ms

<32ms

<32ms

<32ms

Voltage Programming Speed(No load)

Rising time

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

Falling time

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

Transient Response time

Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa

Common details

RS-232C Standard
19inch half x 3U size : 213mm(W) x 132mm(H) x 370mm(D) (Excepted bumper, less than 300W)

Option

Output at the rear side, input power (AC 100, AC 110, AC 230), GPIB communication, GPIB Cable, RS-232C Cable, Analog Signal Input, Analog Signal Output, rack mount kit





Model
Parameter

OPS-503

OPS-505

OPS-801

OPS-802

Output rating

0~50V, 0~3A

0~50V, 0~5A

0~80V, 0~1A

0~80V, 0~2A

Resolution

Programming/Readback

≤ 500㎶ / ≤ 30㎂

≤ 500㎶ / ≤ 50㎂

≤ 800㎶ / ≤ 10㎂

≤ 800㎶ / ≤ 20㎂

Display Meter

1mV / 100㎂

1mV / 100㎂

1mV / 100㎂

1mV / 100㎂

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.05% + 12mV

0.05% + 12mV

0.05% + 35mV

0.05% + 35mV

Current

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.05% + 12mV

0.05% + 12mV

0.05% + 35mV

0.05% + 35mV

Current

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

Ripple & Noise

≤ 3mVp-p, ≤ 2mArms

≤ 3mVp-p, ≤ 2mArms

≤ 6mVp-p, ≤ 2mArms

≤ 6mVp-p, ≤ 2mArms

Load Regulation

2mV, 500㎂

2mV, 500㎂

3mV, 500㎂

3mV, 500㎂

Line Regulation

500㎶, 500㎂

500㎶, 500㎂

1mV, 500㎂

1mV, 500㎂

Command Processing Time

<32ms

<32ms

<32ms

<32ms

Voltage Programming Speed(No load)

Rising time

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

Falling time

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

Transient Response time

Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa

Common details

RS-232C Standard
19inch half x 3U size : 213mm(W) x 132mm(H) x 370mm(D) (Excepted bumper, less than 300W)

Option

Output at the rear side, input power (AC 100, AC 110, AC 230), GPIB communication, GPIB Cable, RS-232C Cable, Analog Signal Input, Analog Signal Output, rack mount kit







옵션 및 악세서리


□ 액세서리

□ 옵션

* AC 입력 케이블
* DC 출력 케이블
* Product Bundle CD
– DEMO Application
– 종합 카다로그
– 제품별 매뉴얼

* GPIB 통신
* Rack Mount Bracket & Rack Cover
* 입력 사양 변경
– 220V 3상 4선식
– 380V 3상 5선식
– 110V 단상





라인업





 ■ SELECTION GUIDE  ( MODEL : OPS - [전압][전류] )



Current
Voltage

1A

2A

3A

5A

10A

30A

50A

100A

200A

500A

9V

OPS-91

OPS-92

OPS-93

OPS-95

OPS-910

OPS-930

OPS-950

OPS-9100

OPS-9200

OPS-9500

18V

OPS-181

OPS-182

OPS-183

OPS-185

OPS-1810

OPS-1830

OPS-1850

OPS-18100

OPS-18200

OPS-18500

30V

OPS-301

OPS-302

OPS-303

OPS-305

OPS-3010

OPS-3030

OPS-3050

OPS-30100

OPS-18200

OPS-30500

50V

OPS-501

OPS-502

OPS-503

OPS-505

OPS-5010

OPS-503

OPS-5050

OPS-50100

OPS-50200

OPS-50500

80V

OPS-801

OPS-802

OPS-803

OPS-805

OPS-8010

0OPS-8030

OPS-8050

OPS-80100

OPS-80200

OPS-80500

100V

OPS-1001

OPS-1002

OPS-1003

OPS-1005

OPS-10010

OPS-10030

OPS-10050

OPS-100100

OPS-100200

OPS-100500

150V

OPS-1501

OPS-1502

OPS-1503

OPS-1505

OPS-15010

OPS-15030

OPS-15050

OPS-150100

OPS-150200

OPS-150500

200V

OPS-2001

OPS-2002

OPS-2003

OPS-2005

OPS-20010

OPS-20030

OPS-20050

OPS-200100

OPS-200200

OPS-200500

300V

OPS-3001

OPS-3002

OPS-3003

OPS-3005

OPS-30010

OPS-30030

OPS-30050

OPS-300100

OPS-300200

OPS-300500

500V

OPS-5001

OPS-5002

OPS-5003

OPS-5005

OPS-50010

OPS-50030

OPS-50050

OPS-500100

OPS-500200




 ** 상기 라인업은 별도 공지없이 변경될 수 있습니다.
