DC Power (Switching) > NEOS 200/400-Series
|
|
|
|
|
|
| ■ Programmable
DC Power Supply
| 프로그램형
직류전원공급기
|
|
|
NEOS
- 200 / 400 Series | 200
/ 400 Watt
| 1-CHANNEL
|
|
|
|
|
|
FEATURE
Swiching TYPE 가변형 DC
전원공급기
Constant Voltage / Constant Current Mode
RS232 / 485 Interface 탑재
CPU Controller
Last Voltage , Current Setting Save
Series / Parallel 연결 가능
External Voltage Control 가능 (DC소스&저항)
Active Power Factor Correction (PFC) 탑재
Size : H125 xW70 x D350 mm
|
|
|
|
|
|
|

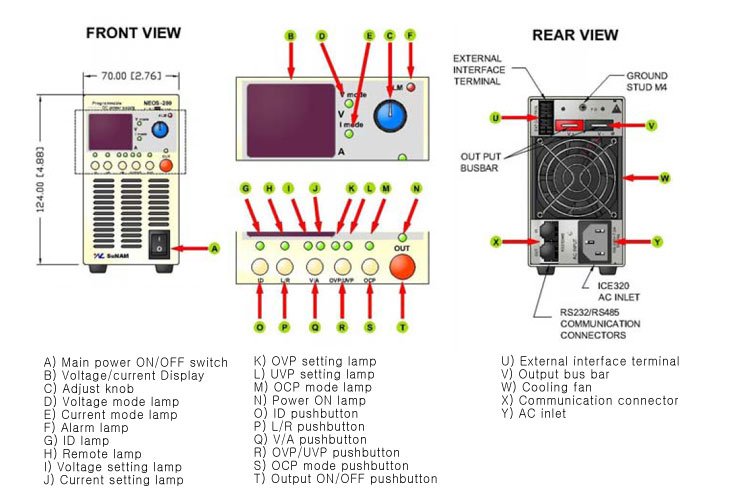

PANNEL
|
|
|
|
|
|
|
|
MODEL
LIST
|
|
|
Model No. |
Voltage |
Current |
Ripple* |
|
NEOS-200-20 |
0~20V |
0~10A |
50mV |
|
NEOS-200-36 |
0~36V |
0~6A |
50mV |
|
NEOS-200-60 |
0~60V |
0~3.5A |
70mV |
|
NEOS-200-100 |
0~100V |
0~2A |
100mV |
|
|
Model No. |
Voltage |
Current |
Ripple* |
|
NEOS-400-20 |
0~20V |
0~20A |
50mV |
|
NEOS-400-36 |
0~36V |
0~12A |
50mV |
|
NEOS-400-60 |
0~60V |
0~7A |
70mV |
|
NEOS-400-100 |
0~100V |
0~4A |
120mV |
|
|
|
|
|
|
|
SPECIFICATION
|
|
|
SERIES |
NEOS-200 |
NEOS-400 |
|
모델명 |
NEOS-200-20 |
NEOS-200-36 |
NEOS-400-20 |
NEOS-400-36 |
|
최대출력전력
( Max Output Wattage ) |
200W |
216W |
400W |
432W |
|
출력전압 ( Output
Voltage ) |
0 ~ 20V |
0
~ 36V |
0 ~ 20V |
0
~ 36V |
|
출력전류
( Output Current ) |
0 ~ 10A |
0
~ 6 A |
0 ~ 20A |
0
~ 12 A |
|
효율
( Efficiency ) |
Min 80 % |
|
입력전압안정화
( Line Regulation ) |
0.05%±2mV |
0.05%±2mV |
|
출력전압안정화
( Load Regulation ) |
0.05%±2mV |
0.05%±2mV |
|
출력잡음전압
( Ripple & Noise )
(20MHz Bandwidth,add 47uF+0.1uF ) |
50mVp-p |
50mVp-p |
|
입력전압법위
( Input Voltage Range ) |
85 ~ 265VAC Continuous , 47Hz~63Hz , Single Phase |
|
입력전류
( Input Current ) (AT 100V / 220V ) |
2.9A / 1.3 A |
5.6A / 2.3A |
|
돌입전류
( Inrush Current ) |
15A 이하 |
15A 이하 |
|
역률
( Power Factor ) |
0.95 ~0.99 (at 100 / 220V , Full Load) |
|
사이즈 ( Size ) |
H125 xW70 x D350 mm |
|
무게
( Weight ) |
3.2kg |
3.2kg |
|
보호 기능 (
Protection ) |
OVP (과전압) , OCP (과전류) , OTP (과열) |
|
전압
( Voltage ) Display Mete |
3 digits |
|
전류
( Current ) Display Meter |
3 digits |
|
상태
( Status ) |
CV/CC , Alarm , OCP , Local/Remote , On/Off |
|
출력
( Output ) ON/OFF |
ON : 16번 Short , OFF : 16번 Open ( Manual 참조 ) |
|
출력
상태 ( Output Status ) |
Open 접점 ( Manual 참조 ) |
|
출력
전압 ( Output Voltage Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전류 ( Output Current Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전압 모니터 ( Output Voltage Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
출력
전류 모니터 ( Output Current Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
통신
제어 ( Communication Control ) |
RS 232 & 485 |
|
동작
온도 ( Operation Temperature ) |
0 ~ 50 ℃ |
|
보관
온도 ( Storage Temperature ) |
-20 ~ 70 ℃ |
|
냉각 방식 ( Cooling ) |
FAN |
|
절연 내압 ( Isolation Voltage ) |
Input-Case , Input-Output , Output-Case (
500V AC ) , all 1min |
|
절연 저항 ( Isolation Resistance ) |
Input-Case, Input-Output , Output-Case , all 100㏁ 이상 |
|
|
|
NEOS
- 1500 Series | 1500
Watt
| 1-CHANNEL
|
|
|
|
|
|
FEATURE
Swiching TYPE 가변형 DC
전원공급기
Constant Voltage / Constant Current Mode
RS232 / 485 Interface 탑재
CPU Controller
Last Voltage , Current Setting Save
Series / Parallel 연결 가능
External Voltage Control 가능 (DC소스&저항)
Active Power Factor Correction (PFC) 탑재
Size : 44mm(H)×430mm(W)×540mm(D)
|
|
|
|
|
|
|

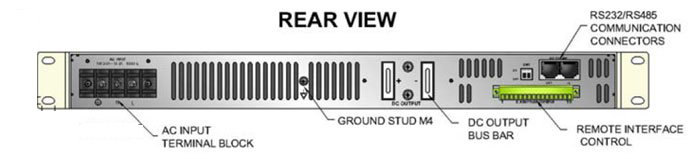

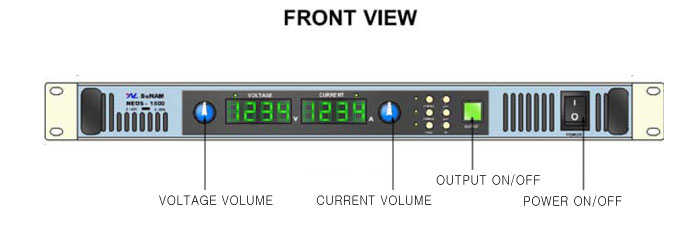

PANNEL
|
|
|
|
|
|
|
|
MODEL
LIST
|
|
|
Model No. |
Voltage |
Current |
Ripple* |
|
NEOS-1500-30 |
0~30V |
0~50A |
80mV |
|
NEOS-1500-40 |
0~40V |
0~38A |
80mV |
|
NEOS-1500-60 |
0~60V |
0~25A |
80mV |
|
NEOS-1500-150 |
0~150V |
0~10A |
100mV |
|
|
|
|
|
|
|
|
SPECIFICATION
|
|
|
SERIES |
NEOS-1500 |
|
모델명 |
NEOS-1500-40 |
|
최대출력전력
( Max Output Wattage ) |
1520W |
|
출력전압 ( Output
Voltage ) |
0
~ 40V |
|
출력전류
( Output Current ) |
0
~ 38A |
|
효율
( Efficiency ) |
Min 80 % |
|
입력전압안정화
( Line Regulation ) |
0.05%±2mV |
|
출력전압안정화
( Load Regulation ) |
0.05%±2mV |
|
출력잡음전압
( Ripple & Noise )
(20MHz Bandwidth,add 47uF+0.1uF ) |
60mVp-p |
|
입력전압법위
( Input Voltage Range ) |
85 ~ 265VAC Continuous , 47Hz~63Hz , Single Phase |
|
입력전류
( Input Current ) (AT 100V / 220V ) |
20A
/ 9A |
|
돌입전류
( Inrush Current ) |
50A 이하 |
|
역률
( Power Factor ) |
0.95 ~0.99 (at 100 / 220V , Full Load) |
|
사이즈 ( Size ) |
H44 x W430x D483 mm |
|
무게
( Weight ) |
9kg
미만 |
|
보호 기능 (
Protection ) |
OVP (과전압) , OCP (과전류) , OTP (과열) |
|
전압
( Voltage ) Display Mete |
3 digits |
|
전류
( Current ) Display Meter |
3 digits |
|
상태
( Status ) |
CV/CC , Alarm , OCP , Local/Remote , On/Off |
|
출력
( Output ) ON/OFF |
ON : 16번 Short , OFF : 16번 Open ( Manual 참조 ) |
|
출력
상태 ( Output Status ) |
Open 접점 ( Manual 참조 ) |
|
출력
전압 ( Output Voltage Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전류 ( Output Current Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전압 모니터 ( Output Voltage Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
출력
전류 모니터 ( Output Current Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
통신
제어 ( Communication Control ) |
RS 232 & 485 |
|
동작
온도 ( Operation Temperature ) |
0 ~ 50 ℃ |
|
보관
온도 ( Storage Temperature ) |
-20 ~ 70 ℃ |
|
냉각 방식 ( Cooling ) |
FAN |
|
절연 내압 ( Isolation Voltage ) |
Input-Case , Input-Output , Output-Case (
500V AC ) , all 1min |
|
절연 저항 ( Isolation Resistance ) |
Input-Case, Input-Output , Output-Case , all 100㏁ 이상 |
|
|
|

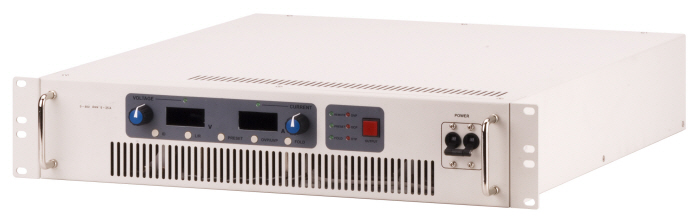

NEOS
- 2000 / 3000 Series | 2000~3000
Watt
| 1-CHANNEL
|
|
|
|
|
|
FEATURE
Swiching TYPE 가변형 DC
전원공급기
Constant Voltage / Constant Current Mode
RS232 / 485 Interface 탑재
CPU Controller
Last Voltage , Current Setting Save
Series / Parallel 연결 가능
External Voltage Control 가능 (DC소스&저항)
Active Power Factor Correction (PFC) 탑재
Size : 44mm(H)×430mm(W)×485mm(D)
|
|
|
|
|
|
|
MODEL
LIST
|
|
|
Model No. |
Voltage |
Current |
Ripple* |
|
NEOS-2000-20 |
0~20V |
0~100A |
60mV |
|
NEOS-2000-30 |
0~30V |
0~67A |
60mV |
|
NEOS-2000-40 |
0~40V |
0~50A |
60mV |
|
NEOS-2000-50 |
0~50V |
0~40A |
70mV |
|
NEOS-2000-60 |
0~60V |
0~35A |
70mV |
|
NEOS-2000-80 |
0~80V |
0~25A |
90mV |
|
NEOS-2000-100 |
0~100V |
0~20A |
110mV |
|
NEOS-2000-150 |
0~150V |
0~14A |
150mV |
|
NEOS-2000-200 |
0~200V |
0~10A |
210mV |
|
NEOS-2000-300 |
0~300V |
0~7A |
320mV |
|
NEOS-2000-400 |
0~400V |
0~5A |
350mV |
|
NEOS-2000-500 |
0~500V |
0~2A |
400mV |
|
|
Model No. |
Voltage |
Current |
Ripple* |
|
NEOS-3000-20 |
0~20V |
0~150A |
60mV |
|
NEOS-3000-30 |
0~30V |
0~100A |
60mV |
|
NEOS-3000-40 |
0~40V |
0~75A |
60mV |
|
NEOS-3000-50 |
0~50V |
0~60A |
70mV |
|
NEOS-3000-60 |
0~60V |
0~50A |
70mV |
|
NEOS-3000-80 |
0~80V |
0~38A |
90mV |
|
NEOS-3000-100 |
0~100V |
0~30A |
110mV |
|
NEOS-3000-150 |
0~150V |
0~20A |
150mV |
|
NEOS-3000-200 |
0~200V |
0~15A |
210mV |
|
NEOS-3000-300 |
0~300V |
0~10A |
320mV |
|
NEOS-3000-400 |
0~400V |
0~7.5A |
350mV |
|
NEOS-3000-500 |
0~500V |
0~6A |
400mV |
|
|
|
|
|
|
|
SPECIFICATION
|
|
|
SERIES |
NEOS-2000 |
NEOS-3000 |
|
모델명 |
NEOS-2000-80 |
NEOS-2000-100 |
NEOS-3000-100 |
|
최대출력전력
( Max Output Wattage ) |
2000W |
3000W |
|
출력전압 ( Output
Voltage ) |
0 ~ 80V |
0
~ 100V |
0
~ 100V |
|
출력전류
( Output Current ) |
0 ~ 25A |
0
~ 20A |
0
~ 30A |
|
효율
( Efficiency ) |
Min 80 % |
|
입력전압안정화
( Line Regulation ) |
0.05%±2mV |
|
출력전압안정화
( Load Regulation ) |
0.05%±2mV |
|
출력잡음전압
( Ripple & Noise )
( 20MHz Bandwidth,add 47uF+0.1uF ) |
60mVp-p |
|
입력전압법위
( Input Voltage Range ) |
198 ~ 242VAC , 50Hz~60Hz , Single Phase |
|
입력전류
( Input Current ) |
16 ~ 15A |
23
~ 18A |
|
돌입전류
( Inrush Current ) |
50A 이하 |
70A
이하 |
|
사이즈 ( Size ) |
H88 x W430 x D483 mm |
|
무게
( Weight ) |
15 kg미만 |
17kg미만 |
|
보호 기능 (
Protection ) |
OVP (과전압) , OCP (과전류) , OTP (과열) |
|
전압
( Voltage ) Display Mete |
3 digits |
|
전류
( Current ) Display Meter |
3 digits |
|
상태
( Status ) |
CV/CC , Alarm , OCP , Local/Remote , On/Off |
|
출력
( Output ) ON/OFF |
ON : 16번 Short , OFF : 16번 Open ( Manual 참조 ) |
|
출력
상태 ( Output Status ) |
Open 접점 ( Manual 참조 ) |
|
출력
전압 ( Output Voltage Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전류 ( Output Current Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전압 모니터 ( Output Voltage Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
출력
전류 모니터 ( Output Current Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
통신
제어 ( Communication Control ) |
RS 232 & 485 |
|
동작
온도 ( Operation Temperature ) |
0 ~ 50 ℃ |
|
보관
온도 ( Storage Temperature ) |
-20 ~ 70 ℃ |
|
냉각 방식 ( Cooling ) |
FAN |
|
절연 내압 ( Isolation Voltage ) |
Input-Case , Input-Output , Output-Case (
500V AC ) , all 1min |
|
절연 저항 ( Isolation Resistance ) |
Input-Case, Input-Output , Output-Case , all 100㏁ 이상 |
|
|
|

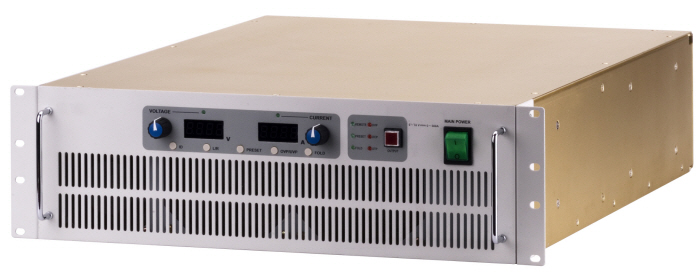

NEOS
- 5000 / 10K Series | 5K
~ 10K
Watt
| 1-CHANNEL
|
|
|
|
|
|
FEATURE
Swiching TYPE 가변형 DC
전원공급기
Constant Voltage / Constant Current Mode
RS232 / 485 Interface 탑재
CPU Controller
Last Voltage , Current Setting Save
Series / Parallel 연결 가능
External Voltage Control 가능 (DC소스&저항)
Active Power Factor Correction (PFC) 탑재
Size : 430mm(W)×133mm(H)×600mm(D)
|
|
|
|
|
|
|
MODEL
LIST
|
|
|
Model No. |
Voltage |
Current |
Ripple* |
|
NEOS-5000-10 |
0~10V |
0~500A |
70mV |
|
NEOS-5000-20 |
0~20V |
0~250A |
70mV |
|
NEOS-5000-30 |
0~30V |
0~167A |
70mV |
|
NEOS-5000-40 |
0~40V |
0~125A |
70mV |
|
NEOS-5000-50 |
0~50V |
0~100A |
80mV |
|
NEOS-5000-60 |
0~60V |
0~84A |
80mV |
|
NEOS-5000-80 |
0~80V |
0~63A |
100mV |
|
NEOS-5000-100 |
0~100V |
0~50A |
120mV |
|
NEOS-5000-150 |
0~150V |
0~34A |
170mV |
|
NEOS-5000-200 |
0~200V |
0~25A |
250mV |
|
NEOS-5000-300 |
0~300V |
0~17A |
330mV |
|
NEOS-5000-400 |
0~400V |
0~13A |
350mV |
|
NEOS-5000-500 |
0~500V |
0~10A |
400mV |
|
|
Model No. |
Voltage |
Current |
Ripple* |
|
NEOS-10K-10 |
0~10V |
0~1000A |
70mV |
|
NEOS-10K-20 |
0~20V |
0~500A |
70mV |
|
NEOS-10K-30 |
0~30V |
0~333A |
70mV |
|
NEOS-10K-40 |
0~40V |
0~250A |
70mV |
|
NEOS-10K-50 |
0~50V |
0~200A |
80mV |
|
NEOS-10K-60 |
0~60V |
0~166A |
80mV |
|
NEOS-10K-80 |
0~80V |
0~125A |
100mV |
|
NEOS-10K-100 |
0~100V |
0~100A |
120mV |
|
NEOS-10K-150 |
0~150V |
0~66A |
170mV |
|
NEOS-10K-200 |
0~200V |
0~50A |
250mV |
|
NEOS-10K-300 |
0~300V |
0~33A |
330mV |
|
NEOS-10K-400 |
0~400V |
0~25A |
350mV |
|
NEOS-10K-500 |
0~500V |
0~20A |
400mV |
|
|
|
|
|
|
|
SPECIFICATION
|
|
|
SERIES |
NEOS-5000 |
NEOS-10K |
|
모델명 |
NEOS-5000-10 |
NEOS-5000-100 |
NEOS-10K-10 |
|
최대출력전력
( Max Output Wattage ) |
5000W |
10,000W |
|
출력전압 ( Output
Voltage ) |
0 ~ 10V |
0 ~ 100V |
0
~ 10V |
|
출력전류
( Output Current ) |
0 ~ 500A |
0 ~ 50A |
0
~ 1000A |
|
효율
( Efficiency ) |
Min 80 % |
|
입력전압안정화
( Line Regulation ) |
0.1%±2mV |
0.1%±5mV |
0.1%±2mV |
|
출력전압안정화
( Load Regulation ) |
0.1%±2mV |
0.1%±5mV |
0.1%±2mV |
|
출력잡음전압
( Ripple & Noise )
( 20MHz Bandwidth,add 47uF+0.1uF ) |
60mVp-p |
100mVp-p |
60mVp-p |
|
입력전압법위
( Input Voltage Range ) |
198 ~ 242VAC , 50Hz~60Hz , 3 Phase |
|
입력전류
( Input Current ) |
22 / 18 A |
22A / 18 A |
45
/ 40A |
|
돌입전류
( Inrush Current ) |
100A 이하 |
|
사이즈 ( Size ) |
H133 x W430 x D570 mm |
|
무게
( Weight ) |
30kg 미만 |
30kg 미만 |
45kg미만 |
|
보호 기능 (
Protection ) |
OVP (과전압) , OCP (과전류) , OTP (과열) |
|
전압
( Voltage ) Display Mete |
3 digits |
|
전류
( Current ) Display Meter |
3 digits |
|
상태
( Status ) |
CV/CC , Alarm , OCP , Local/Remote , On/Off |
|
출력
( Output ) ON/OFF |
ON : 16번 Short , OFF : 16번 Open ( Manual 참조 ) |
|
출력
상태 ( Output Status ) |
Open 접점 ( Manual 참조 ) |
|
출력
전압 ( Output Voltage Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전류 ( Output Current Program ) |
0 ~ 100% = 0 ~ 10V Control |
|
출력
전압 모니터 ( Output Voltage Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
출력
전류 모니터 ( Output Current Monitor ) |
0 ~ 100% = 0 ~ 10V Output |
|
통신
제어 ( Communication Control ) |
RS 232 & 485 |
|
동작
온도 ( Operation Temperature ) |
0 ~ 50 ℃ |
|
보관
온도 ( Storage Temperature ) |
-20 ~ 70 ℃ |
|
냉각 방식 ( Cooling ) |
FAN |
|
절연 내압 ( Isolation Voltage ) |
Input-Case , Input-Output , Output-Case (
500V AC ) , all 1min |
|
절연 저항 ( Isolation Resistance ) |
Input-Case, Input-Output , Output-Case , all 100㏁ 이상 |
|
|

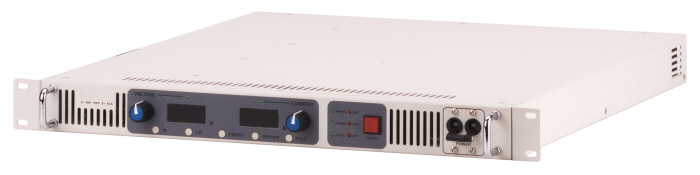

DC 전원공급장치
