			Home > Product > AC Power > PTFC - Series

■ AC Power Source (Frequency Converter) | 주파수변환기

PTFC - Series | 1-PHASE | 출력주파수 가변범위 45~100Hz

개 요

주파수 변환기로 고도의 안정화된 정전압 정주파 의 교류전력을 부하에 공급 할 수 있습니다. 인버터 부는 I.G.B.T. 소자를적용한 P.W.M. (Pulse Width Modulation) 방식으로 고주파 Switching하여 파형 왜율

이 작고 출력 안정도가 매우 우수합니다

FEATURE

AC to AC Power Source (Frequency Converter)

출력 전압 : 0 ~ 300Vac (가변 및 유지기능) // 단상출력

출력 주파수 : 45 ~ 100Hz (가변 및 유지기능)

P.W.M(Pulse Width Modulation) type

Digital Control 방식 , 반도체 제어 방식

THD 3% 미만의 Distortion

I.G.B.T High Freguency Switching

APPLICATIONS

수출 장비 및 수입 장비시험용

각종 전기,전자 관련 생산 및 R&D 시험용

반도체, PCB , 각종 소자 부품 TEST용

전기 분해 및 도금 등의 전원 인가용

MOTOR 및 관련 부품 구동 TEST 용

품질 보증 및 신뢰성 시험용

PDF 사양서(다운로드)

PANNEL (FRONT / REAR)

1) VOLTAGE DIGITAL METER

2) FREQUENCY DIGITAL METER

3) CURRENT DIGITAL METER

4) VOLTAGE VOLUME

5) FREQUENCY SELECTOR

6) 전원 ON/OFF SWITCH

7) RESET BUTTON

8) INPUT BREAKER

9) OUTPUT BREAKER

10) OUTPUT TERMINAL

11) INPUT TERMINAL : N G H

12) OUTPUT TERMINAL : N G H

MODEL LIST (PTFC-Series / 단상 출력)

구분	입력	출력	출력용량	최대전압/전류	최대전압/전류	주파수조정범위	Dimemnsion
모델명	(상)	(상)	(KVA)	0~300Vac	0~500Vac	Hz	mm
PTFC-1K	1Ø	1Ø	1	2.83	1.70	45~100Hz	W:435 * D:505 * H:180 (A) W:435 * D:505 * H:260 (B) W:250 * D:460 * H:420 (C)
PTFC-2K	1Ø	1Ø	2	5.67	3.40	45~100Hz	W:435 * D:505 * H:260 (B) W:250 * D:460 * H:420 (C)
PTFC-3K	1Ø	1Ø	3	8.50	5.10	45~100Hz	W:435 * D:505 * H:260 (B)
PTFC-5K	1Ø	1Ø	5	14.17	8.50	45~100Hz	W:350 * D:550 * H:595
PTFC-7.5K	1Ø	1Ø	7.5	21.25	12.75	45~100Hz	W:360 * D:600 * H:740
PTFC-10K	1Ø	1Ø	10	28.33	17.00	45~100Hz	W:440 * D:750 * H:830
PTFC-15K	1Ø	1Ø	15	42.50	25.50	45~100Hz	W:440 * D:750 * H:830
PTFC-20K	1Ø	1Ø	20	56.67	34.00	45~100Hz	W:550 * D:900 * H:950
PTFC-30K	1Ø	1Ø	30	85.00	51.00	45~100Hz	W:550 * D:900 * H:950

SPECIFICATION

MODEL		PTFC - SERIES (1-Phase / 45~100Hz)
출력 용량		1KVA \| 2KVA \| 3KVA \| 5KVA \| 7.5KVA \| 10KVA \| 15KVA \| 20KVA \| 30KVA
회로 종류 구분		P.W.M (Pulse Width Modulation)
AC출력사양	운전모드	CV(정전압) , CF(정주파수)
	가변 주파수 범위	50Hz / 60Hz / 45Hz ~ 100Hz
	출력 용량	1KVA ~ 30KVA (기타 용량 주문사양)
	전압 가변 범위	0 ~300Vac , 1PHASE (± 10%) (옵션 0~500Vac / 0~700Vac)
	전압 제어 분해능	1.0 V
	주파수 분해능	0.1Hz
	전압 안정도	≤ ±1%
	주파수 안정도	±0.5%
	왜율(T.H.D)	≤ ±3%
	역률(Power Factor)	0.8 LAG
	종합효율	Approx 85%
	주파수 운전범위	50 /60 /45~100Hz Variable
	출력 파형	True Sine Wave
	Transfer Time	Zero Break
	과도 응답속도	100mSec 이내 (±1% 이내로 복귀기준)
AC입력사양	입력 전압	220Vac , 1PHASE (±10%) (주문 사양 110V / 380V / 440V or 3PHASE)
AC입력사양	입력 주파수	50Hz or 60Hz (이외 주파수 주문 사양)
보호기능	Circuit 보호	Electronic Circuit / Over Load / Short Ciruit Over voltage, EMI, RFI Noise Filtering
	물리적 보호	Over current (Breaker)
	냉각방식	Over temp / 강제 공랭방식 (Air Cooling Fan)
표시부	주파수 메터	3 1/2 LED Digital Display Meter
표시부	전압,전류 메터	3 1/2 True RMS Digital Display Meter
절연특성	절연전압/절연저항	절연전압 AC 1500V, 60Hz, 1분간 // 절연저항 DC 500V측정시, 100MΩ이상
환경조건	온습도조건	Temp . 0~40℃ , Humidity. 0~90%

OPTIONAL

출력 전압 확장 : 0~500Vac or 0~700Vac EXT Analog Control : 0Vdc~10Vdc Analog I/O C.C (정전류) 전류제한기능

PC Remote Interface : RS-232C or RS-485 출력 전압 High ~300V / Low Range ~150V기능

제품사진

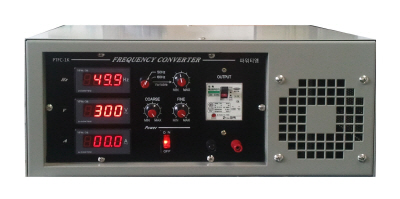

(A-Type)	(B-Type)	(C-Type)
W:435 * D:505 * H:180 mm	W:435 * D:505 * H:260 mm	W:250 * D:460 * H:420 mm
PTFC-1K	PTFC-1K ~ 3K	PTFC-1K ~ 3K
(D-Type)	(E-Type)	(F-Type)
W:350 * D:550 * H:595 mm~ W:360 * D:600 * H:740 mm	W:440 * D:750 * H:830 mm~ W:550 * D:900 * H:950 mm	W:550 * D:900 * H:1100 mm ~
PTFC-5K ~ 10K	PTFC-10K ~ 25K	PTFC-20K ~ 150K
